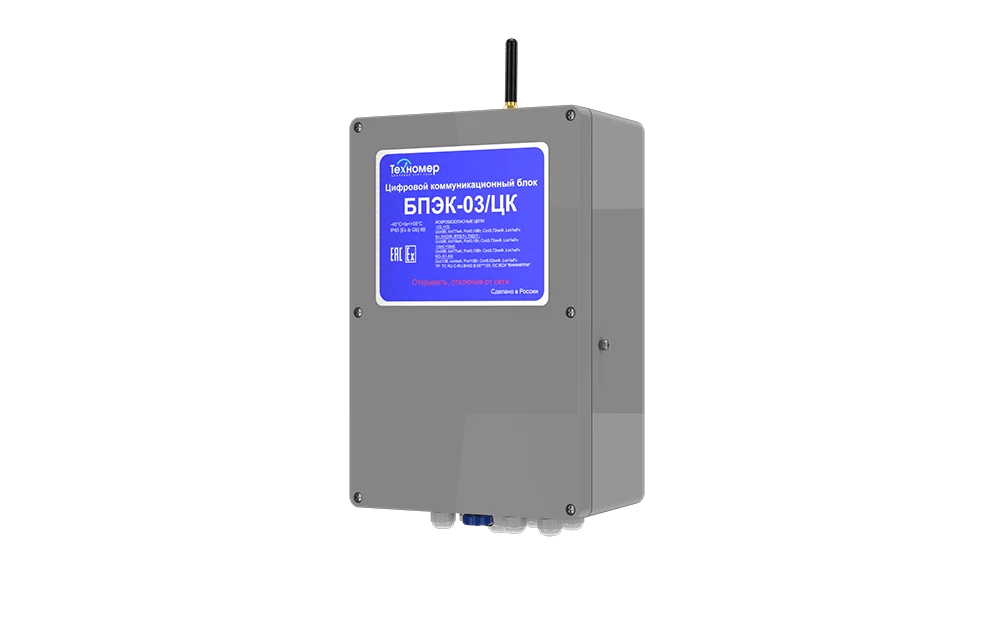

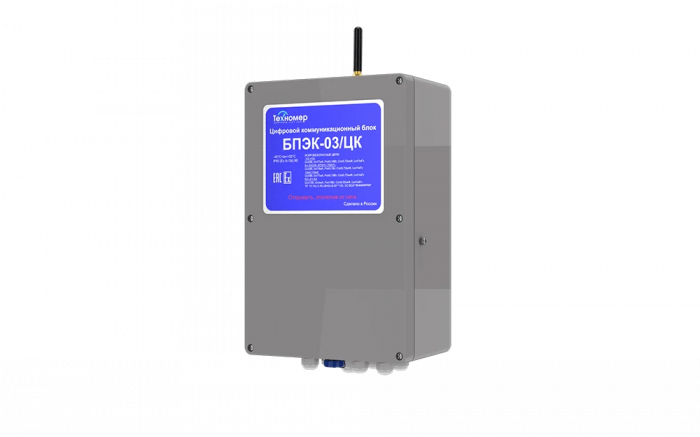

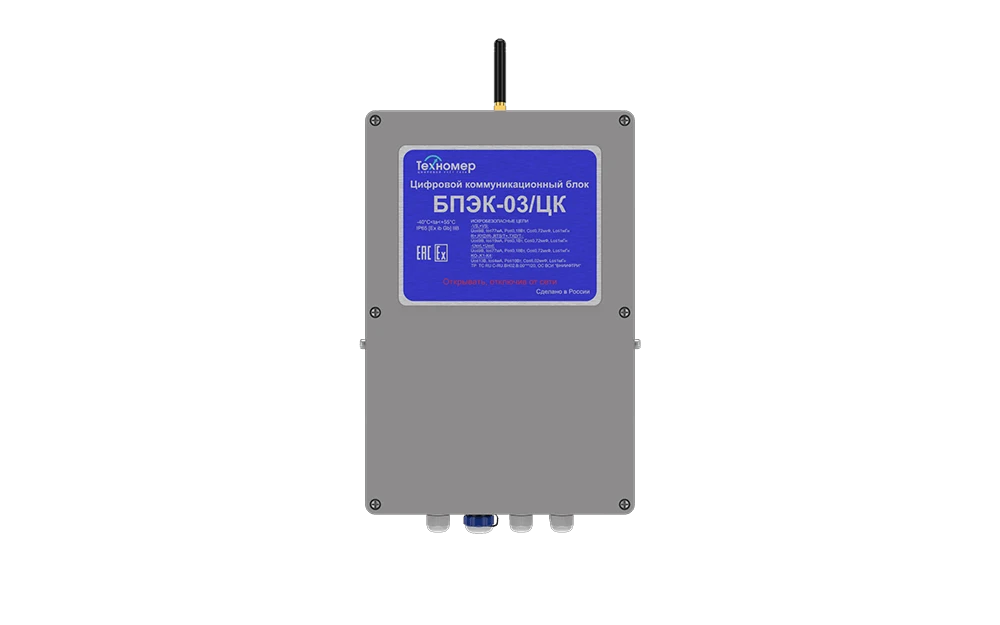

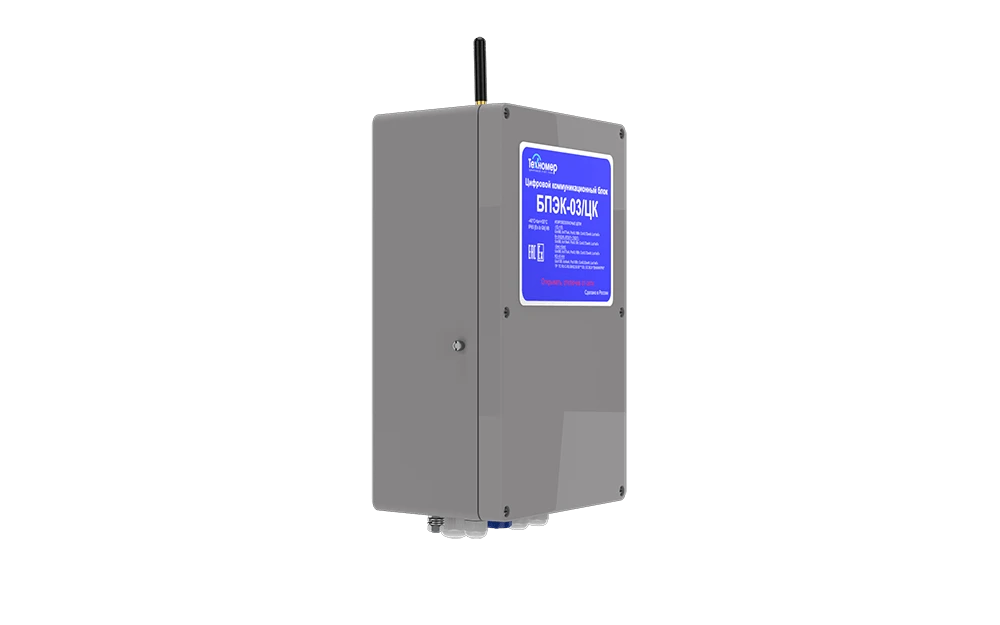

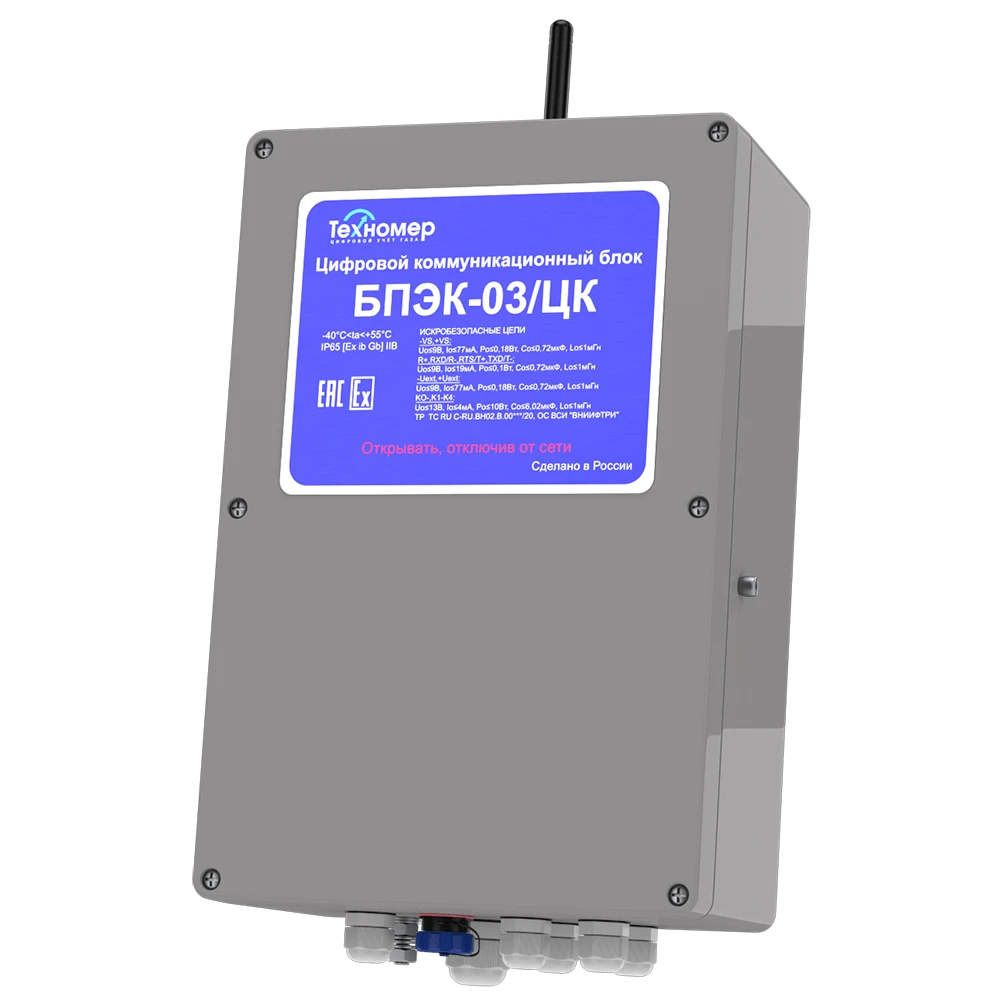

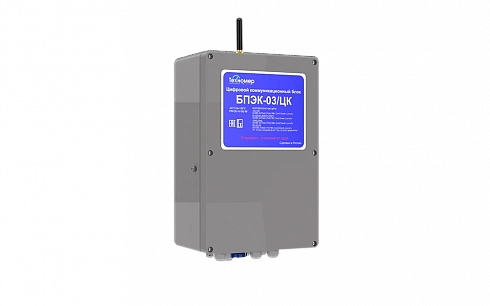

- для передачи данных корректоров ТС220, ТК220, Флоугаз-Т, ТАУ-ТК12, ВКГ-3Т, БК и счётчиков газа СМТ-Комплекс на сервер сбора данных по сети сотовой связи GSM/GPRS.
Подробнее
цена по запросу
Сертификат соответствия ГАЗСЕРТ БПЭК-03/ЦК

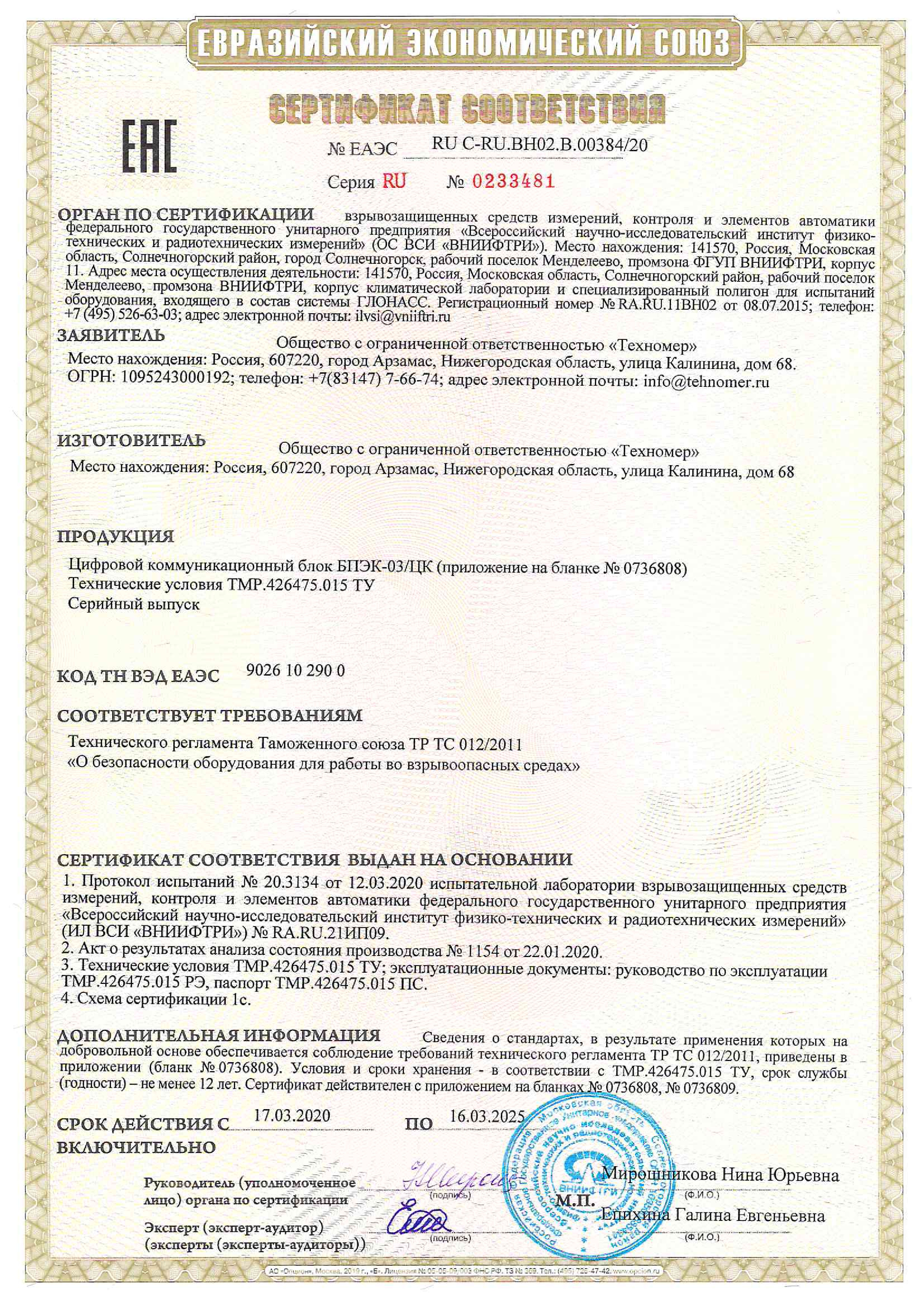

Сертификат соответствия ТР ТС. БПЭК 03/ЦК
Сертификат соответствия ЕАЭС БПЭК-03/ЦК
Руководство по эксплуатации БПЭК-03/ЦК. Редакция №13
3D-модель БПЭК-03/ЦК
Область применения
- Автоматизированные системы сбора данных с измерительных комплексов учета газа
- БПЭК-03/ЦК устанавливается вне взрывоопасной зоны
Выполняемые функции
- Питание стабилизированным напряжением электронного корректора или счетчика газа, установленного во взрывоопасной зоне
- Ретрансляция во взрывобезопасную зону сигналов с цифрового коммуникационного интерфейса электронного корректора (RS232/RS422/RS485), установленного во взрывоопасной зоне
- Удалённый опрос и прием данных с электронного корректора или счетчика газа по технологии CSD/TCP по средствам GSM сети в составе программного обеспечения «Газсеть: Стандарт»
- Автоматический сбор и передача данных, по технологии GPRS (FTP), с электронного корректора или счётчика газа на удаленный сервер сбора данных под управлением программного обеспечения «Газсеть: Экстра» с последующей обработкой, анализом и отображением полученных данных.
- Непрерывный контроль состояния четырех дискретных входов с передачей пользовательских SMS сообщений на заранее установленный телефонный номер и/или пульт диспетчера в случае изменения состояний дискретных входов
Подключаемое оборудование
ТС220, ТК220, Флоугаз-Т, ТАУ-ТК12, ВКГ-3Т, БК, СМТ-Комплекс
Основные технические характеристики
| Температура окружающей среды | от -40 до 55 °С |
| Степень защиты от воздействия окружающей среды |
IP 65 |
| Материал корпуса | ABS-пластик |
| Вид взрывозащиты | Искробезопасная электрическая цепь «i» |
| Маркировка взрывозащиты | [Ex ib Gb] IIB |
| Тип модуля телеметрии | GSM/GPRS-модем |
| Протоколы передачи данных | CSD/FTP/SMS/TCP |
| Количество SIM-карт | 2 независимые SIM-карты, основная/резервная |
| Номинальное напряжение питания от сети переменного тока |
220 В |
| Потребляемая мощность | 10 Вт |
| Резервный источник питания | нет |
| Количество дискретных входов | 4 |
| Интерфейсы передачи данных | RS-232 (до 50 м)/RS-422 (до 500 м)/ RS-485 (до 1000 м) |

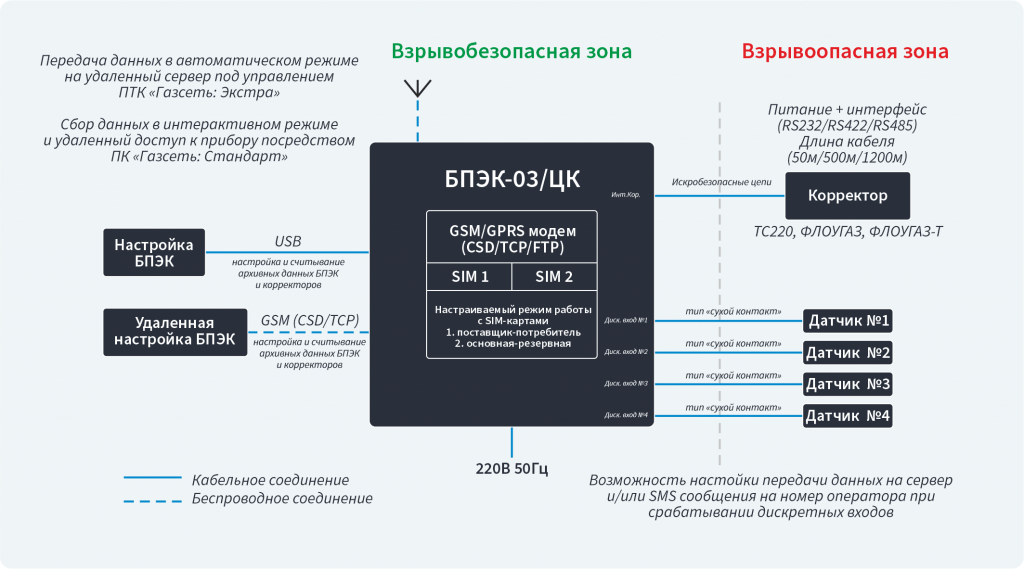

Структурная схема
