- для передачи данных c расходомеров TurboFlow UFG, TurboFlow GFG, Вымпел-500, FLOWSIC 500 и FLOWSIC600-XT на сервер сбора данных по сети сотовой связи GSM/GPRS.
Подробнее
цена по запросу
Сертификат соответствия ГАЗСЕРТ БПЭК-02/ЦК, БПЭК-02/ЦК-Ультра
Декларация о соответствии ТР ТС 020 2011 на БПЭК-02/ЦК БПЭК-02/ЦК-Ультра
Сертификат соответствия ЕАЭС БПЭК-02/ЦК, БПЭК-02/ЦК-Ультра
Руководство по эксплуатации БПЭК-02/ЦК. Редакция №12
3D-модель БПЭК-02/ЦК-Ультра
Область применения
- Автоматизированные системы сбора данных с измерительных комплексов учета газа
- БПЭК-02/ЦК-Ультра устанавливается вне взрывоопасной зоны
Выполняемые функции
- Питание стабилизированным напряжением электронного корректора или счетчика газа, установленного во взрывоопасной зоне
- Ретрансляция во взрывобезопасную зону сигналов с цифрового коммуникационного интерфейса электронного корректора или счетчика газа (RS232/RS422/RS485), установленного во взрывоопасной зоне
- Удалённый опрос и прием данных с электронного корректора или счетчика газа по технологии CSD по средствам GSM сети в составе программного обеспечения «Газсеть: Стандарт»
- Автоматический сбор и передача данных, по технологии GPRS (FTP), с электронного корректора или счётчика газа на удаленный сервер сбора данных под управлением программного обеспечения «Газсеть: Экстра» с последующей обработкой, анализом и отображением полученных данных.
- Непрерывный контроль состояния четырех дискретных входов с передачей пользовательских SMS сообщений на заранее установленный телефонный номер и/или пульт диспетчера в случае изменения состояний дискретных входов
Подключаемое оборудование
TurboFlow UFG, TurboFlow GFG, Вымпел-500, FLOWSIC 500 и FLOWSIC600-XT
Основные технические характеристики
| Температура окружающей среды | от -40 до 60 °С |
| Степень защиты от воздействия окружающей среды |
IP 65 |
| Материал корпуса | Алюминиевый сплав |
| Вид взрывозащиты | Искробезопасная электрическая цепь «i» |
| Маркировка взрывозащиты | [Ex ib Gb] IIB |
| Тип модуля телеметрии | GSM/GPRS-модем |
| Протоколы передачи данных | CSD/FTP/SMS/TCP |
| Количество SIM-карт | 2 независимые SIM-карты, основная/резервная |
| Номинальное напряжение питания от сети переменного тока |
220 В |
| Потребляемая мощность | 20 Вт |
| Резервный источник питания | Да |
| Время работы от резервного источника питания |
6 ч |
| Количество дискретных входов | 4 |
| Интерфейсы передачи данных | RS-232 (до 50 м)/RS-422 (до 500 м)/ RS-485 (до 1000 м) |

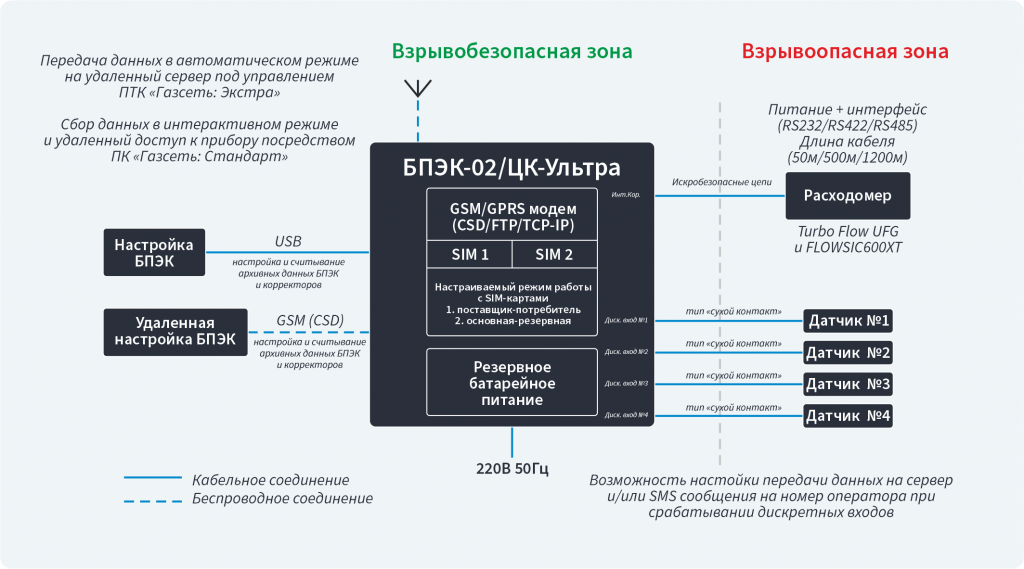

Структурная схема
