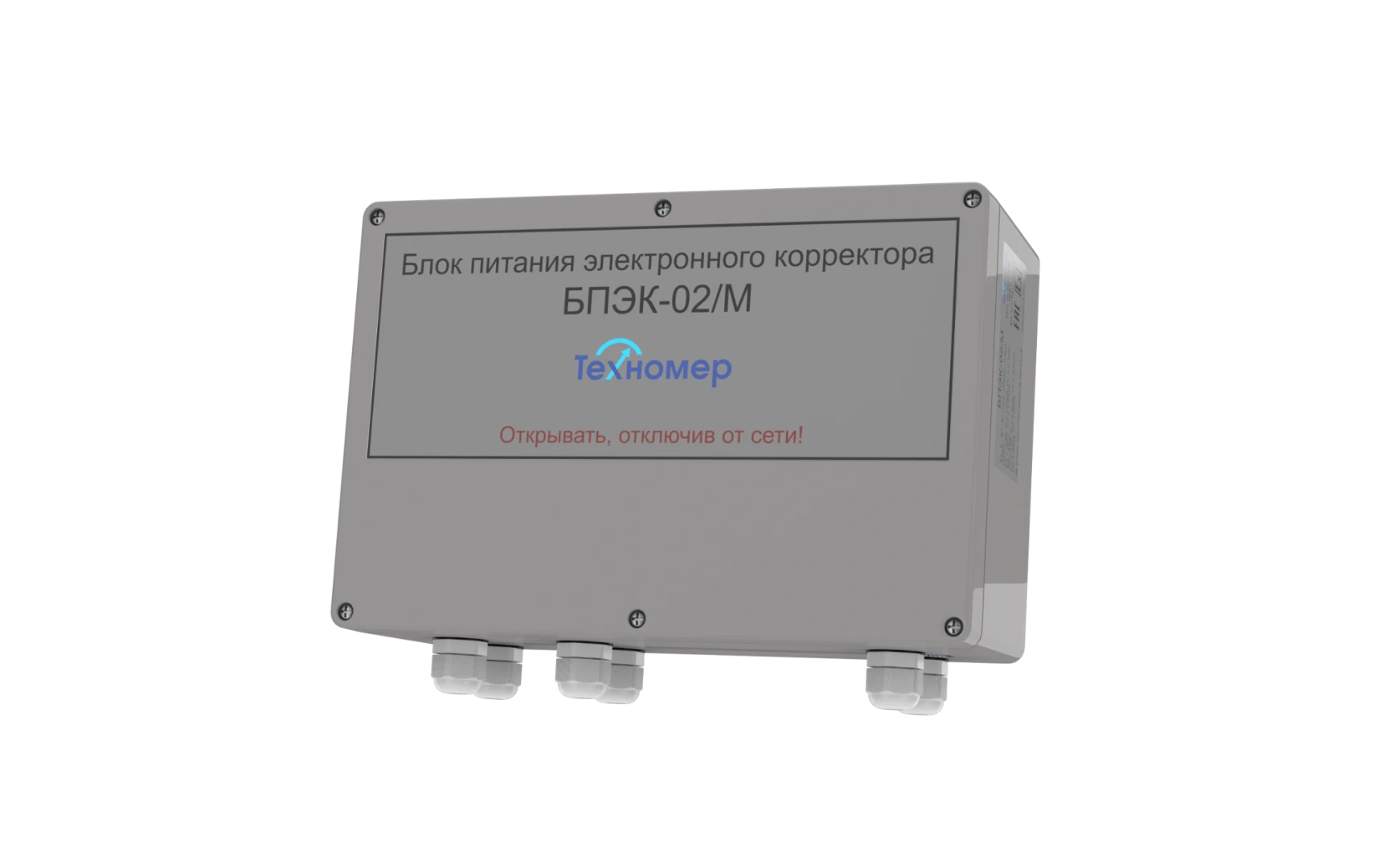

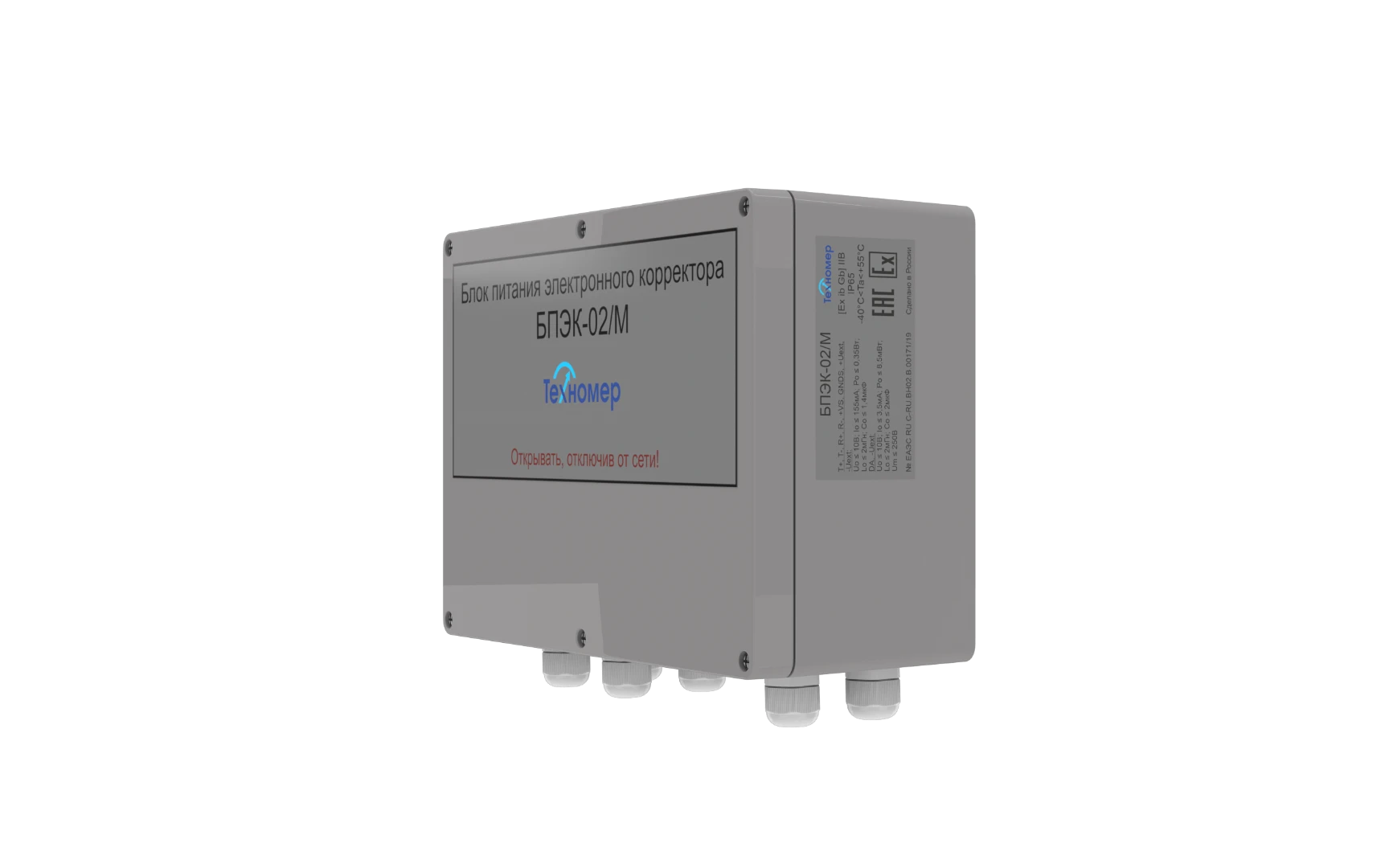

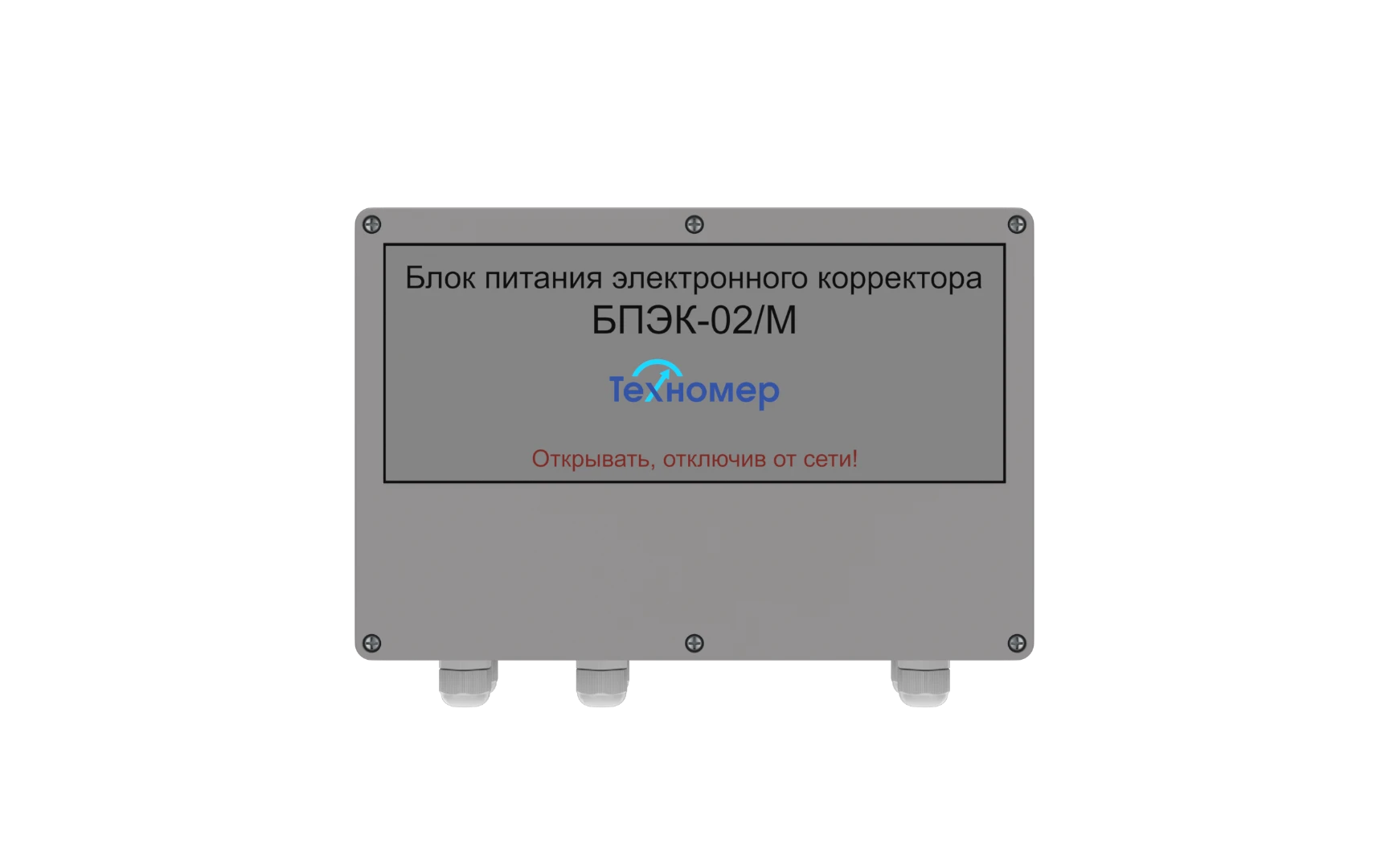

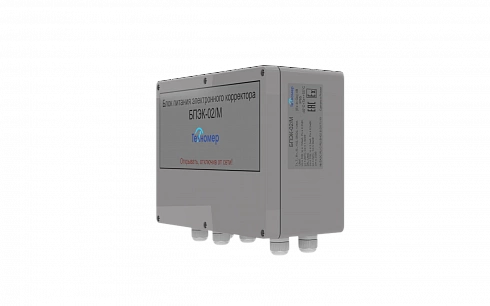

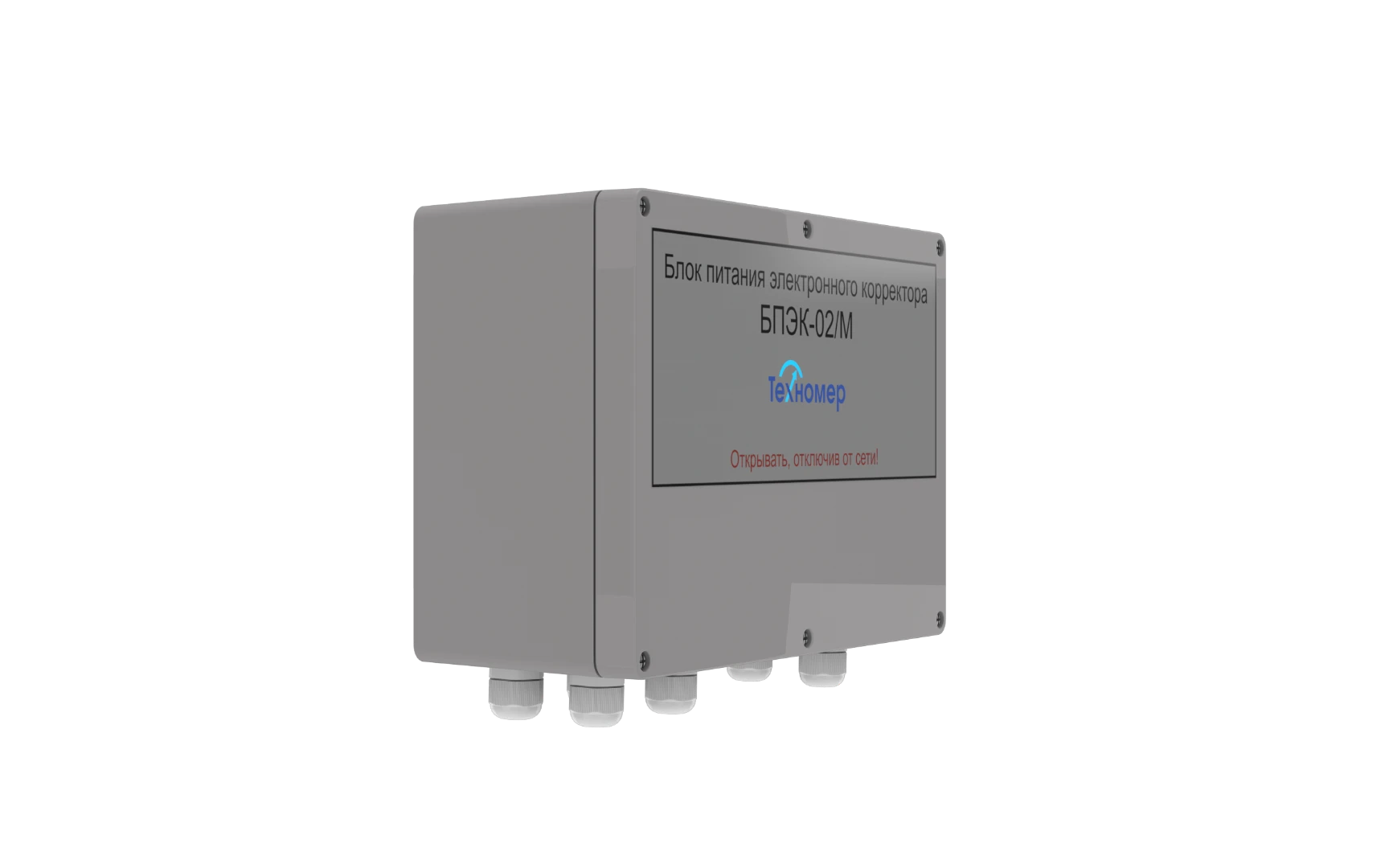

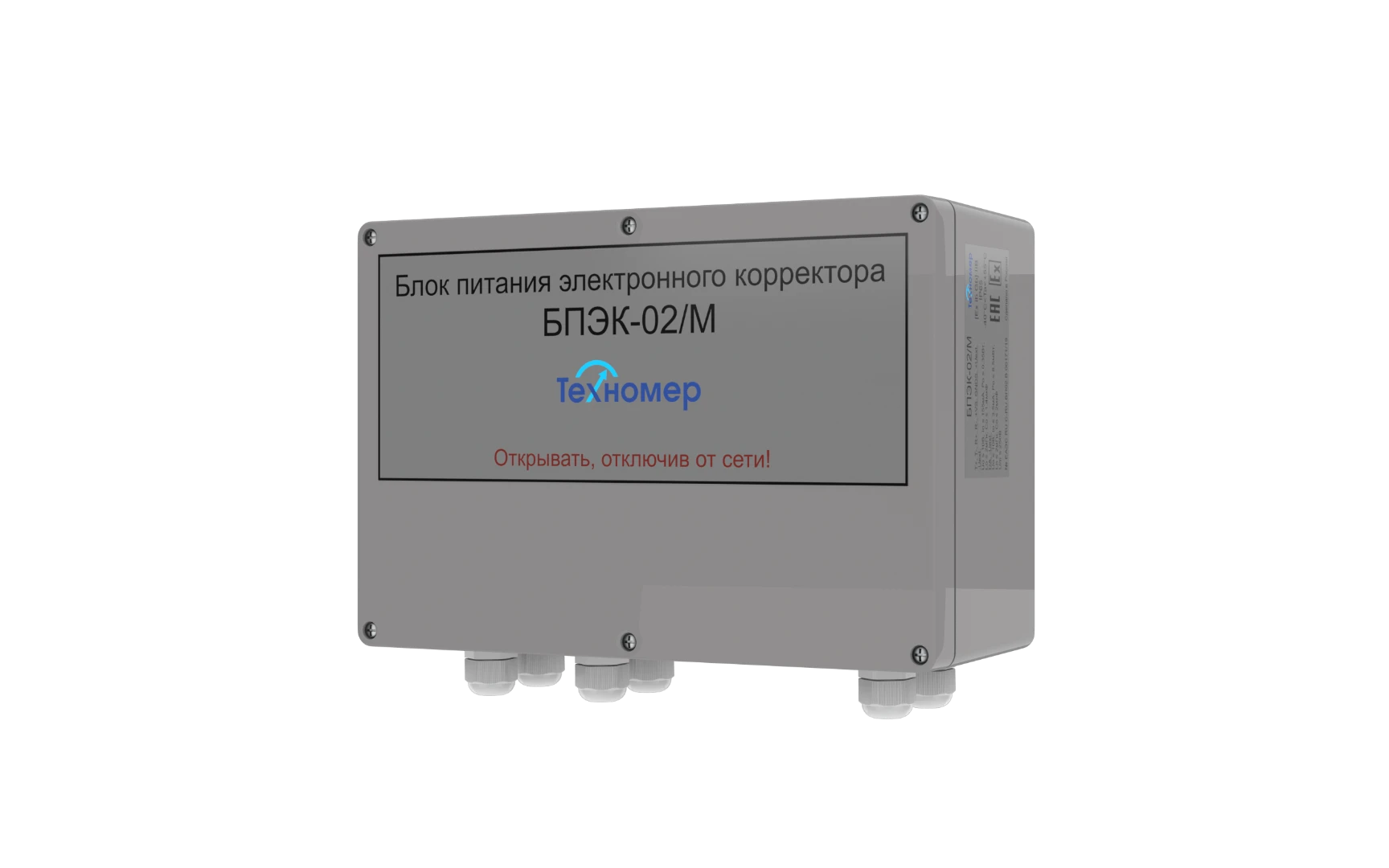

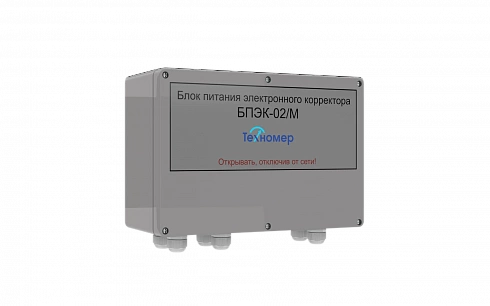

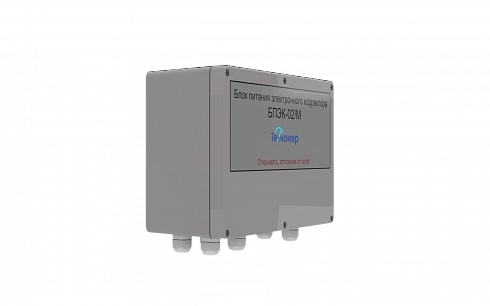

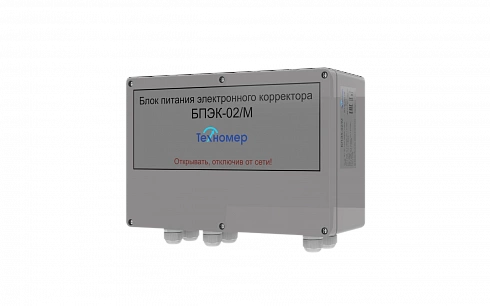

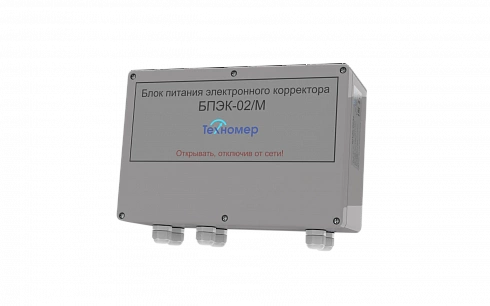

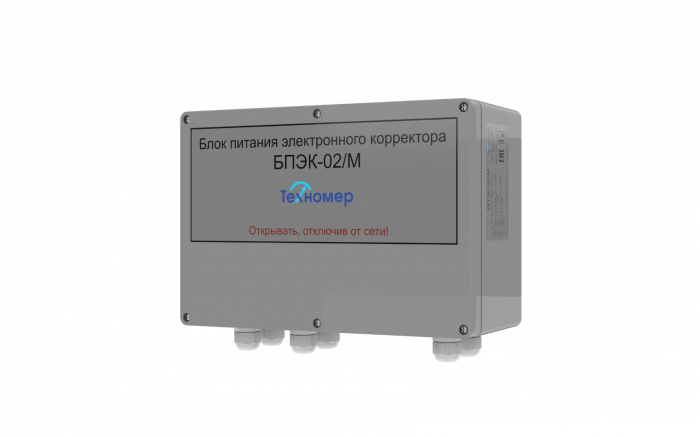

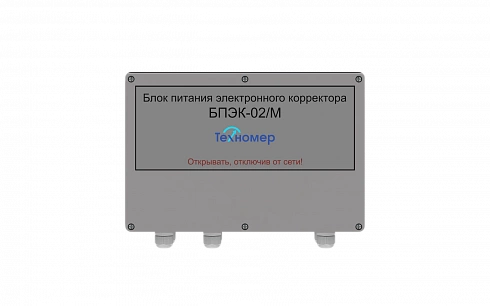

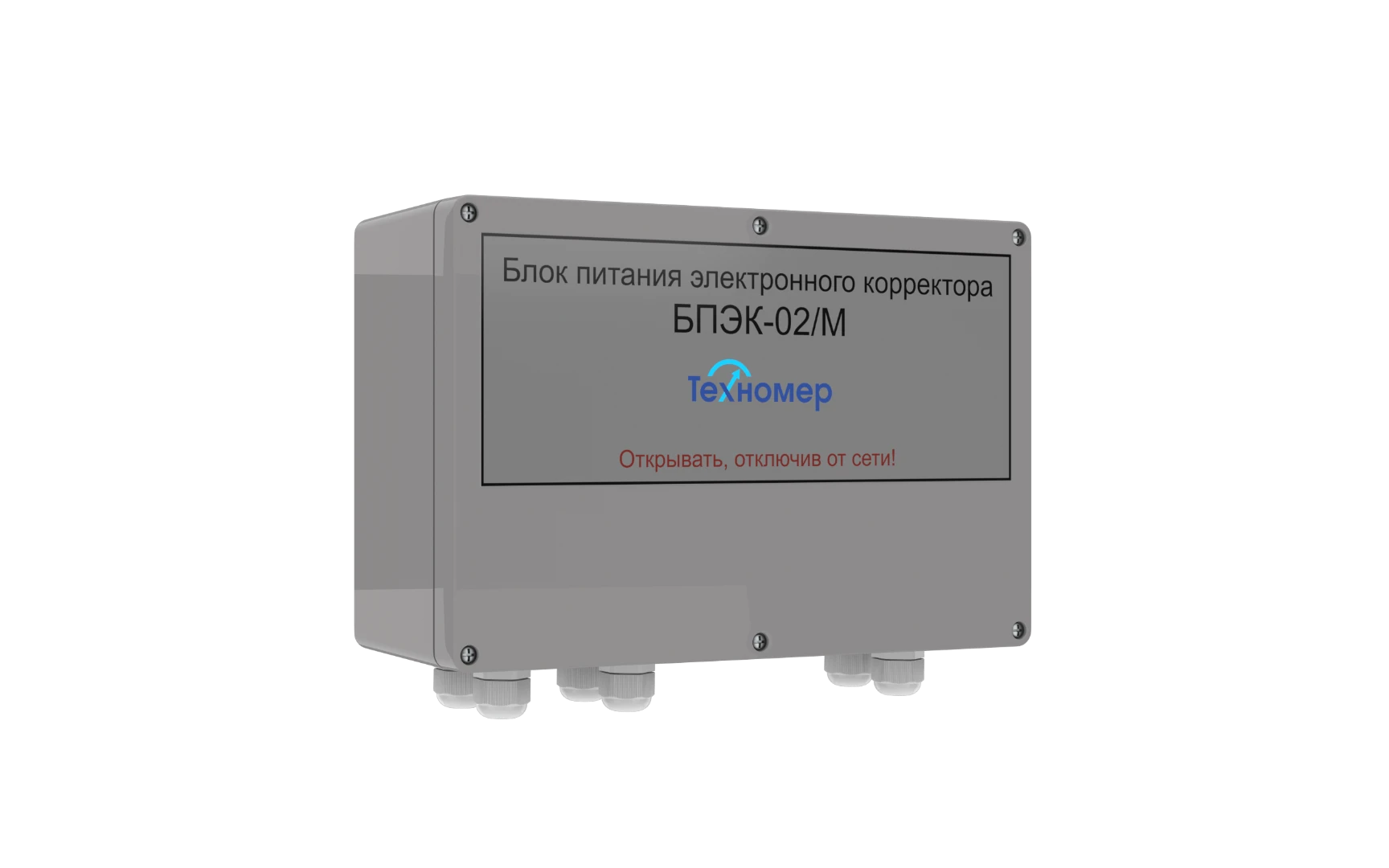

- для питания электронных корректоров объёма газа ЕК270 (ЕК260) и других взрывозащищенных устройств с видом взрывозащиты «искробезопасная электрическая цепь» стабилизированным напряжением;
- ретрансляции импульсного информационного сигнала от взрывозащищенного устройства во взрывобезопасную зону;
- ретрансляции сигналов (линий) интерфейса RS485 (полный дуплекс) во взрывоопасную зону;
- преобразование сигналов интерфейса RS485 в RS232 для подключения модема, принтера или компьютера.
Подробнее
цена по запросу
Сертификат соответствия ТР ТС. БПЭК-02/M до 07.07.2029
Сертификат соответствия ТР ТС. БПЭК-02/M, БПЭК-02/MT до 29.07.2024
Схема подключения EK260 (взрывоопасная зона. БПЭК-02)
Схемы подключения корректора ЕК270 к коммуникационному оборудованию
Перечень коммуникационного оборудования, рекомендованного для применения с корректорами
РЭ. Блок питания электронного корректора БПЭК-02/М. Редакция 2 от 09.02.2021
Область применения
✔
Системы сбора информации с комплексов учета газа СГ-ЭК
!
БПЭК-02/М устанавливается вне взрывоопасной зоны
Выполняемые функции
Цепи питания
- Питание блока питания осуществляется от сети переменного тока напряжением не ниже 110В и не выше 240В, частотой (50±1)Гц, номинальное напряжение питания — 220В.
- Выходное напряжение искробезопасной цепи питания — 8,6÷9,0В.
- Искробезопасная цепь питания рассчитана на подключение взрывозащищенных устройств с током потребления до 50мА.
- Маркировка взрывозащиты — [Ex ib] IIB, СТВ № РОСС RU.ГБ04.Б01191.
Интерфейс
- Блок питания обеспечивает трансляцию четырёхпроводного интерфейса RS485 во взрывоопасную зону.
- Блок питания может быть подключен к конечному устройству (модем, компьютер) во взрывобезопасной зоне как по интерфейсу RS485 (полный дуплекс
4-х проводный), так и по интерфейсу RS232 (конвертация интерфейса).
Импульсные и статусные входы
- Блок питания обеспечивает трансляцию статусного или импульсного выхода корректора ЕК270 (ЕК260) во взрывобезопасную зону.
- Выходное напряжение статусного выхода во взрывобезопасной зоне — не более 30В.
- Максимальный ток статусного выхода во взрывобезопасной зоне — 50мА.
- Максимальная частота импульсного сигнала — не более 500Гц.
Условия эксплуатации блока питания
- Диапазон рабочих температур от минус 20 до плюс 50°С.
- Относительная влажность воздуха до 98% при +35°С и более низких температурах без конденсации влаги.
- Класс защиты: IP 54.
- Максимальная длина соединительного кабеля между ЕК270 (ЕК260) и БПЭК-02/М — 300 м.
- Максимальная длина соединительного кабеля между БПЭК-02/М и коммуникационного оборудования 1200 м.
